پروژه های انجام شده تجهیزات سد و نیروگاهی
کليه عمليات نصب لوله كشی و راه اندازی پاوريونيتها و جكهای هيدروليك با نظارت شركت نوئل آلمان صورت گرفته است.

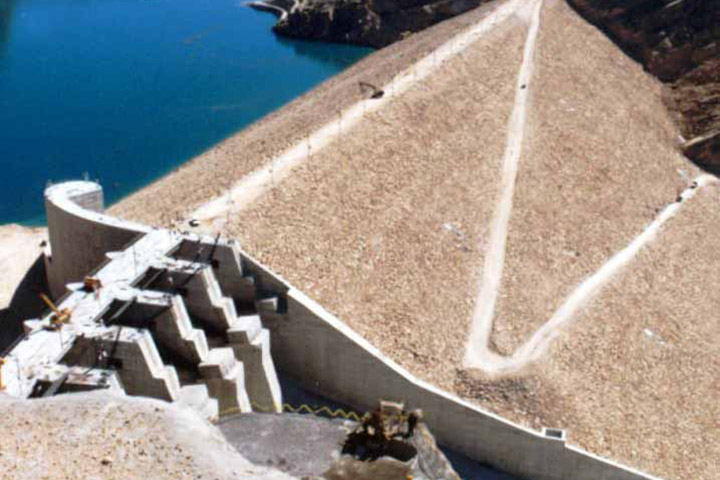

دريچه های سرريز كه جهت تخليه آب درياچه در موقع بارندگی و سيلاب تعبيه شده است جمعابه تعداد پنچ عدد قادر بر تخليه 21700 مترمكعب آب در ثانيه می باشد .
جهت نصب اين دريچه ها ابتدا يك رمپ خاكی موقت در جلوی دريچه ها ايجاد گرديد تا جرثقيل 320 تن مستقر و توانايی مانور داشته باشد. در سمت راست بدنه خاكی سرريز، استراكچر بتنی شوت يا سرسر ، قراردارد كه آب را از دهانه های سرريز بر حوضچه های آرامش منتقل می كند.
استاپ لاگ دريچه های سرريز
استاپ لاگ دريچه سرريزاز ۱۱ قطعه به وزن هرقطعه ۵۴/۲۱ تن و به ابعاد ۳۴/۱۴ متر طول، ۲۲۵ متر عرض و ارتفاع ۲۴/۲ متر ميباشند.
ورودی نيروگاه
دهانه های ورودی قبل از بتن ريزی همزمان با ساخت بدنه بتنی دريچه های سرريز، كارهای حفاري و خاكبرداری و بتن ريزی دهانه های ورودی آب نيروگاه آغاز شد و دهانه شماره يك در اوايل سال ۱۳۷۸ جهت نصب قطعات مدفون در بتن دريچه های كشوئی(استاپ لاگ) و قطاعی تحويل شركت مهندسی وساختمان ماشين سازی اراك گرديد. هر كدام از دهانه های ورودی آب به نيروگاه مجهز به يك مجموعه دريچه كشوئی و يك دريچه قطاعی ميباشد .
دريچه های كشوئی: به ابعاد ۹ مترطول و۲۶۰/۲ متر عرض و ۷۰ متر ارتفاع و به وزن هركدام ۱۷۳۴۱ كيلوگرم و به صورت4 قطعه ميباشد
دريچه های قطاعی: داراي ۵/۸ متر پهنا و ۱۰ متر ارتفاع بوده و هر كدام از آنها حدود ۹۰ تن وزن دارد ، پوسته دريچه ها بصورت ۳ تكه ساخته شده ودر سايت توسط اين شركت به يكديگر مونتاژ و جوشكاری گرديد ه اند» چهار دريچه ورودی آب به نيروگاه جمعا قادر به تامين آب ۸ دستگاه توربين ۲۵۰مگاواتی ميباشد.
پوشش فلزي ودوراهه يا بايفوركيشن

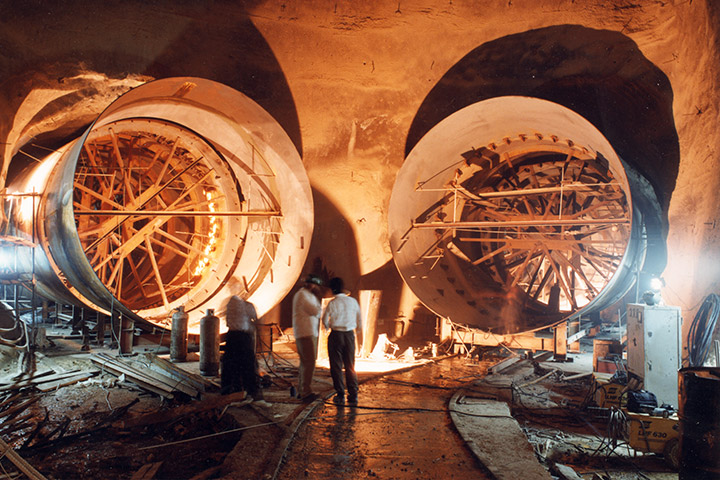

تونلهاي آب بر نيروگاه شامل ۲ عدد شفت به ارتفاع تقريبي ۱۰۰ متر و به قطر ۵/۹ متر كه در بخش پايين دست شفت ها دو سري بايفوركيشن كه تونل هاي آْب بر را به ۴ منيفولد به قطر ۸/۵ متر تقسيم مي كنند وجود دارد بايفوركيشن ها و منيفولد ها داراي پوشش فلزي ميباشند و وزني در حدود ۱۹۰۰ تن دارند و برروي آنها رينگ هاي تقويتي «رپينگ هاي ارتعاشي» مجاري تزريق بتن و شير هاي كاهش فشار خارجي وجود دارد و كلا” توسط شركت ماشين سازي اراك ساخته ودر محل توسط شركت مهندسي و ساختمان ماشين سازي اراك نصب گرديده اند.
تجهيزات تونلهاي انحراف
جهت انحراف دادن آب رودخانه از مسير اصلي ، از دو تونل انحراف كه هر كدام حدود ۹۰۰ متر طول و ۹ متر قطر هستند استفاده مي گردد. تونل سمت راست در زمان بهره برداري از سد توسط برج نيلوفري به درياچه سد متصل بوده و مي توان ارتفاع آب درياچه و دبي آب خروجي به رودخانه را توسط دريچه هاي كشوئي (استاپ لاگ )كه توسط شركت مهندسي و ساختمان ماشين سازي اراك در داخل اين تونل نصب شده به ميزان دلخواه تنظيم نمود.
پروژه های انجام شده تجهیزات سد و نیروگاهی
سد ونيروگاه آبی مسجد سليمان (گدار لندر)
كارهای انجام شده توسط شركت ماشين سازی اراك در اين پروژه به شرح ذيل ميباشد:
سازه سرريز
دريچه قطاعی

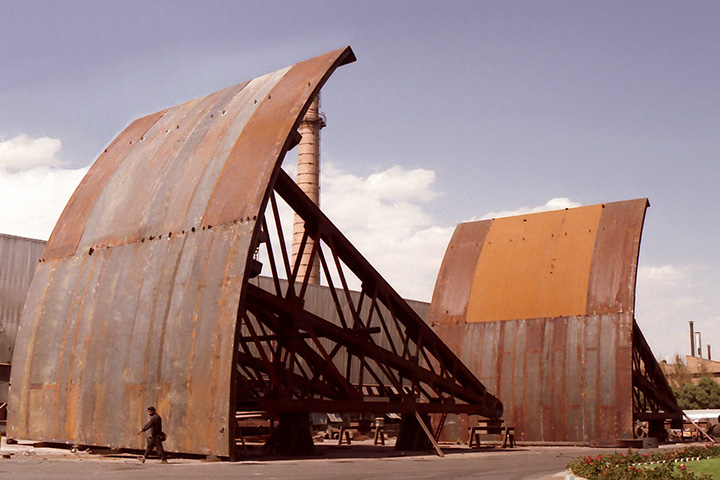

يكی از بلند ترين دريچه های سد در دنيا می باشند و داراي ۵/۲۳ متر ارتفاع و ۵/۱۳ مترپهنا بوده و هر كدام از آنها ۲۷۰ تن وزن دارد . پوسته دريچه بصورت ۶ تكه در كارخانه ماشين سازی اراك ساخته شده و سپس اين قطعات به يكديگر مونتاژ و جوشكاری گرديده اند.
به منظورباز و بسته كردن هر كدام ازدريچه ها از دو عدد جك هيدروليكی ۱۰۰ تن با كورس ۱۸ متر و جهت تامين فشار هيدروليك لازم از ۳ عدد پاوريونيت جداگانه استفاده ميگردد. به هر كدام از پاوريونيت ها كه در اطاقك های مخصوص در داخل ديواره سرريز مستقر شده اند حداقل ۲ و حداكثر ۴ دستگاه جك متصل گرديده است. تكيه گاه هر كدام از جكها » در ديواره های سمت راست وچپ پايين دست دريچه ها نصب گرديده و جكها توسط گاردونيك رينگ به تكيه گاهها كه اصطلاحا “جيمبال” ناميده مي شود لولا شده اند.
دريچه هاي خروجي
آب ورودي به نيروگاه ، پس از به گردش در آوردن توربينهاي نيروگاه ، از دهانه هاي خروجي بر مسير اصلي رودخانه هدايت ميگردد در جلوي هر كدام از دهانه هاي خروجي يك مجموعه دريچه كشوئي شامل ۵ عدد استاب لاگ قابل نصب مي باشد . شركت مهندسي و ساختمان ماشين سازي اراك قطعات مدفون در بتن و اين دريچه ها راكه هر كدام حدود ۴۵ متر ارتفاع دارند با كيفيت عالي به انجام رسانيده است.
تجهيزات بالابري
جرثقيل هاي دروازه اي : در بالاي دهانه هاي بخش هاي سرريز ، ورودي آب به نيروگاه و خروجي آب از نيروگاه ،كلا” ۳ دستگاه جرثقيل دروازه اي ۳۵ تن جمعا به وزن ۲۴۰ تن توسط شركت مهندسي و ساختمان ماشين سازي اراك مونتاژو راه اندازي گرديده است.در موقع لزوم جرثقيلها جهت جاگذاري دريچه هاي كشوئي به منظور بستن مسير ورود يا خروج آب استفاده ميگردد.
جرثقيل سقفي ۵ تني: در سالن زير زميني ترانسفورمر سدمسجد سليمان ، يك دستگاه جرثقيل سقفي ۵ تن جهت تعمير و نگهداري ترانس ها توسط شركت مهندسي و ساختمان ماشين سازي اراك نصب و راه اندازي شده است.
جرثقيل هاي سقفي ۳۲۵ تني و ۱۰۰ تني: سالن نيروگاه سد مسجد سليمان بصورت زير زميني بوده و در فاز اول چهار عدد توربين ۲۵۰مگاواتي در آن نصب ميگردد . براي نصب قطعات سنگين توربين و ژنراتور كه بعضي از آنها بيش از ۵۰۰ تن وزن دارد تعداد دو دستگاه جرثقيل سقفي ۳۲۵ تن توسط شركت ماشين سازي اراك ساخته وتوسط اين
شركت نصب گرديده است . ظرفيت باربرداري اين جرثقيلها از ۸۰ تا ۳۲۵ تن قابل تنظيم مي باشد و هم اينكه براي نصب قطعات توربين و ژنراتور مورد استفاده قرار ميگيرد.
هم چنين در سالن نيروگاه دو عدد جرثقيل ۱۰۰ تن جهت جابجائي و نصب شيرهاي پروانه اي نيروگاه توسط اين شركت نصب وراه اندازي گرديده است. هر كدام از شيرها ۱۴۰ تن وزن داشته واين دو جرثقيل بصورت همزمان با يكديگر لينك شده و اين شيرها را نصب مي كنند.

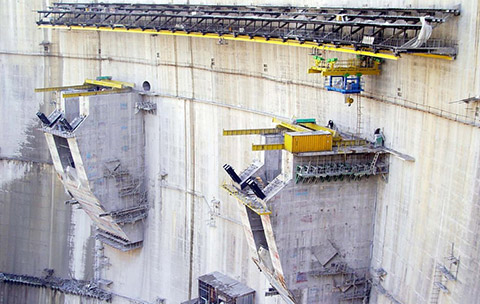

سد و نیروگاه کارون ۳
كارهاي انجام شده توسط شركت ماشين سازي اراك در اين پروژه شامل ساخت ونصب درچه های روزنه ای و سازه های فلزی سد و نصب هشت دستگاه ژنراتور
سد و نیروگاه کارون۴

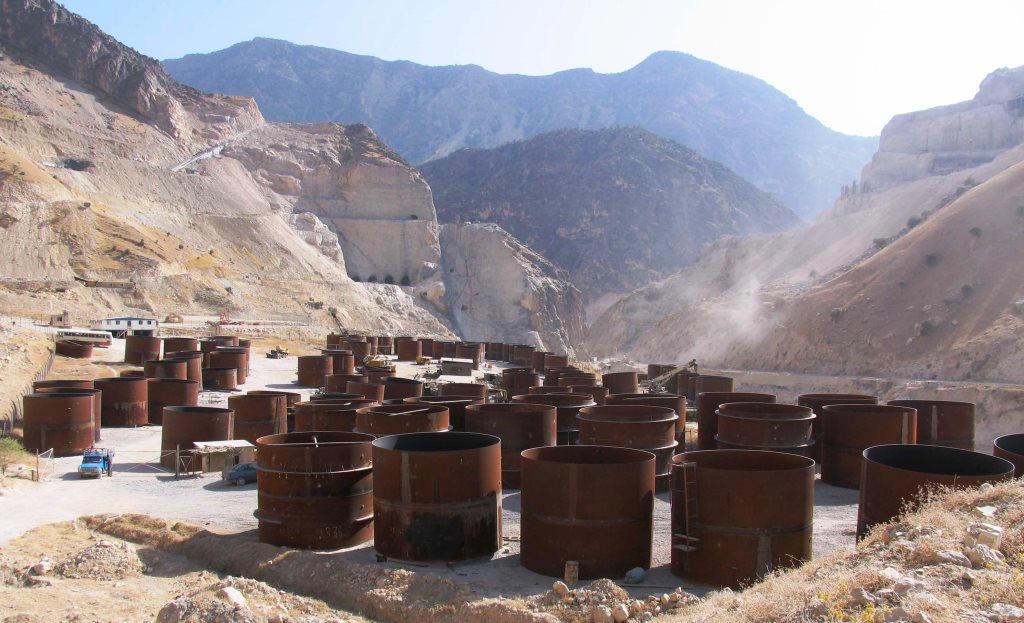

كارهاي انجام شده توسط شركت ماشين سازي اراك در اين پروژه به شرح ذيل ميباشد: شركت مهندسي و ساختمان ماشين سازي اراك به عنوان يكي از پيمانكاران اصلي اين پروژه ،مسئوليت ،ساخت ، و نصب بخش پوشش فلزي اين سد را با تناژ بيش از ۴۴۰۰تن برعهده داشت.تونلهاي آب بر نيروگاه داراي ۴ سري تونل به صورت پوشش فلزي و بتني ميباشد و طول پوشش فلزي در حدود ۸۵۰متر ميباشدو نوع تونلهاي آب به صورت مدفون ميباشند. قطر اين پوشش فلزي از ۵ متر تا ۵/۶ متر ميباشد كه جهت عمليات پوشش فلزي از ۱۷۲ استرك استفاده شده است كه وزن هريك از استرك ها از ۲۰تن تا ۲۷تن متغيير ميباشد. شركت مهندسي و ساختمان ماشين سازي اراك با احداث كارگاه ساخت و نصب و تعبيه تجهيزاتي از قبيل دستگاه رول و جرثقيل سقفي درآن عمليات ساخت و نصب را با استفاده از تجهيزات و ابزارآلات خاصي كه توسط اين شركت طراحي و ساخته شده است از قبيل گاري مخصوص حمل استرك و تجهيزات ديگر به نحو مطلوبي به پايان رسانده است و هم اکنون نيز پروژه طراحي،تامين مواد، ساخت، نصب و راه اندازي تجهيزات هيدرومکانيکال، برقي، سازه آبگير و سرريز سد کارون ۴ و کارهاي باقيمانده خط انتقال و نيروگاه منج به وزن تقريبي ۲۵۵۸تن به اين شرکت واگذار شده است.
طرح سد و نیروگاه تلمبه ذخیره‌ای سیاه بیشه
كارهاي انجام شده توسط شركت ماشين سازي اراك در اين پروژه به شرح ذيل مي باشد:
شركت مهندسي وساختمان ماشين سازي اراك با داشتن تجهيزات و نيروهاي متخصص در زمينه تجهيزات هيدرومكانيك سد، عمليات تامين مواد، ساخت و نصب پوشش فلزي سد تلمبه مخزني سياه بيشه كه در ۷۰ كيلومتري شهرستان چالوس قراردارد را به عهده داشته است. این پروژه به نوبه خود يكي ديگر از افتخارات صنعت ميهن اسلاميمان محسوب مي شود.
از آنجا که تونلهای آب بر اين نيروگاه به قطر ۵ متر دارای بيشترين شيب در ميان تونلهای آب بر در ايران(حدود ۶۵ درجه) مي باشد،ساخت و نصب پوشش فلزی مربوطه، مستلزم بهره گيری از ماشين آلات، تکنولوژيها و روشهای منحصر به فردي بود. علاوه بر اين مرتفع بودن و صعب العبور بودن راههای دسترسی به علاوه شرايط دشوار جوی وزلزله خيز بودن منطقه، کار اجرا را با مشکلاتی دو چندان روبرو مي ساخت. این شرکت با اتکا به دانش فنی و پرسنل مجرب و با اتکا به تجربه در نصب پوشش فلزی تونل های آب بر و تجهیزات هیدرومکانیک سد و نیروگاه مسجد سلیمان و سد ونیروگاه کارون ۴ و کارون ۳ با ارايه راهکارهای مناسب جهت ساخت و نصب و همچنين تهيه و ساخت تجهيزات و سازه های مورد نياز، چالشهای ذکر شده را پشت سر نهاده و با موفقيت عمليات ساخت و نصب نزديک به ۹۰۰۰ تن پوشش فلزی وقطعات جانبی را به اتمام رسانده است.
يکي از ويژگي هاي بارز اين شرکت نصب کارگاهاي ساخت سيار در محل پروژه مي باشد که اين عامل باعث کاهش چشمگير هزينه هاي حمل و نقل مواد شده است.

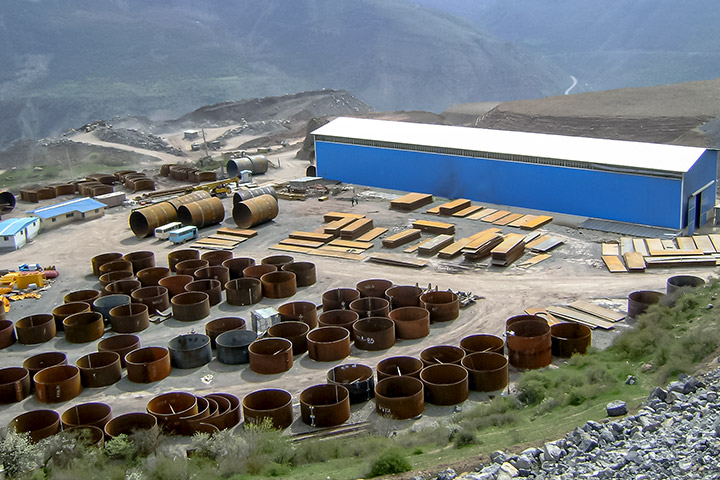

از اين نمونه مي توان به ايجاد کارگاه ساخت سيار در سايت پروژه سياه بيشه اشاره نمود. اين کارگاه در ابتداي فعاليت پروژه ساخته شد و یک دستگاه رول قابل حمل با ظرفيت رول ورق به عرض ۲/۵ متر و ضخامت ۱۰۰ ميلي متر و همچنين چند دستگاه جوش اتوماتيک جهت جوشکاري ورقها در اين کارگاه نصب گرديد. پس از پايان پروژه تمامي دستگاه ها به همراه کارگاه دمونتاژ شده و براي پروژه ديگر به فراخور نياز پروژه مجددا نصب وراه اندازي شده است.
