شیر آلات و تجهیزات سرچاهی، کارخانه ای، معدن و فولاد

شیر آلات و تجهیزات سرچاهی

شیرآلات و تجهیزات سرچاهی (Wellhead Equipment) مجموعه‌ای از ابزارها و تجهیزات هستند که در بالای چاه‌های نفت و گاز نصب می‌شوند تا جریان سیالات را کنترل کرده، فشار چاه را تنظیم کنند و از انفجار و نشت سیالات جلوگیری کنند. این تجهیزات نقش حیاتی در ایمنی و بهره‌برداری بهینه از چاه‌ها دارند.

شیرآلات و تجهیزات سرچاهی نقش حیاتی در بهره‌برداری ایمن و بهینه از چاه‌های نفت و گاز دارند. عدم استفاده صحیح از این تجهیزات می‌تواند منجر به حوادث جدی مانند انفجار، آتش‌سوزی و نشت مواد سمی شود.

انواع شیر آلات و تجهیزات سرچاهی

شیرهای توپکی (Ball Valve)

شرکت ماشین سازی اراک باتوجه به نیاز بازار ایران و منطقه، همچنین توانمندی ها و پتانسیل های خود فوق به طراحی، تکنولوژی و ساخت بال ولو در سایزهای 2" تا 56" و کلاس کاری 300 تا 2500 مطابق با استاندارد API 6D و از سایز 2" تا 9" و فشار کاری از 3000 PSI تا 10000 PSI مطابق با استاندارد API 6A ورود نموده است و تا کنون موفق به طراحی و ساخت بال ولو از سایز 2" تا 30" با کلاس کاری 300 تا 900 شده است.

شیر های دروازه ای سرچاهی

این نوع شیر آلات کلیه الزامات استاندارد API 6A را پوشش داده و از نظر سایز، کلاس فشار، نوع مواد و سطوح کیفی، گستره وسیعی را در بر می گیرند.
دامنه گیت ولو های تولیدی به شرح زیر است:
Standard: API 6A
Size 2 1/16" to 9
Pressure Class: 3000 to 10000 psi
Material Class: AA to HH
Temperature Class: K to V
Other Spec: NACE MR 0175-PR2- PSL 1 to 4-Fire test - Low Pressure Gas Test
Forged body - Non Rising Stem

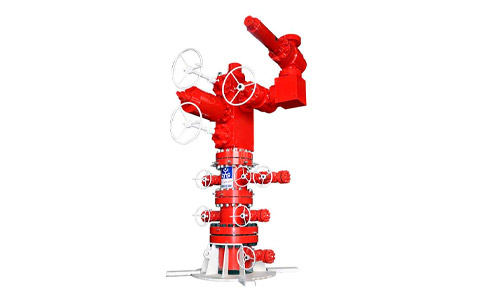

کریسمس تری

این مجموعه شامل اجزایی مثل :
Elbow-SSV Wire Cut-SSV-Gate Valve- Solid Block و Cap است و توسط فلنج انتهایی ٢٦ اینچ روی چاه نصب می شود. شرایط کاری این مجموعه شامل فشار بسیار بالا (psi ٦٥٠٠) و محیط ترش و خورنده (H2S Service& High CO2 Service ) همراه با سایش می باشد و ساخت آن بر اساس ملزومات آخرین ویرایش استانداردهای جهانی API 6A برای (Temperature Class U (-18°C to 121°C و Material Class HH, NACE MR0175 صورت می گیرد . کلیه قطعات داخل مجموعه از جنسهای سوپر آلیاژی با مقاومت بسیار بالا در برابر خوردگی می باشند و تمام سطوح داخلی بدنه مجموعه بوسیله روش Cladding با مواد سوپر آلیاژی پوشش داده می شود . برای اطمینان از کیفیت قطعات و عملکرد صحیح مجموعه در شرایط کاری و محیطی میادین گازی پارس جنوبی، کلیه تست های کیفی طبق API 6A انجام می گردد.

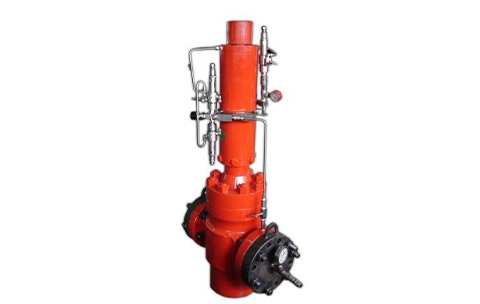

شیرهای دروازه ای ایمنی با عملگر هیدرولیکی

SSV شیر دروازه ای با عملگر هیدرولیکی است که جهت حفظ ایمنی خطوط لوله و تجهیزات سرچاهی ، بکار می رود. طراحی این شیرها طبق استاندارد API 6A و NACE MR 0175 صورت می گیرد . در حالت عادی که فشار کافی داخل محفظه عملگر نباشد یک فنر قوی شیر را درحالت بسته نگه می دارد . اگر فشار کافی به داخل محفظه عملگر اعمال گردد شیر باز می شود. معمولا از فشار سیال موجود در خط جهت منظور فوق استفاده می شود . اگر فشار خط بیشتر یا کمتر از فشار تنظیم شده روی پایلوتها باشد، شیر در زمان کوتاهی بسته می شود . همچنین امکان صدور فرمان قطع شیر از راه دور ( مثلا از اطاق کنترل ) وجود دارد. تعداد و نوع پایلوت ها بسته به درخواست متقاضی قابل تغییر است . امکان نصب عملگر هیدرولیکی روی همه انواع شیر های دروازه ای تولیدی این شرکت با توجه به سایز و فشار کاری مختلف وجود دارد.

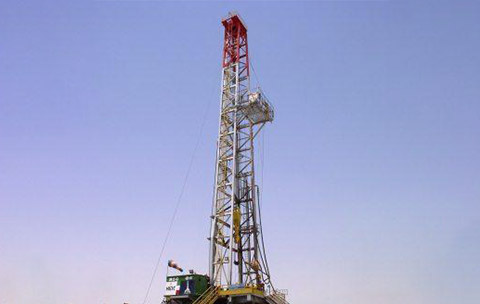

دکل حفاری

دکل حفاری یکی از تجهیزات استرا تژیک در بخش بالادستی صنعت نفت و گاز است که توسط آن عملیات حفاری و آماده سازی چاه جهت بهره برداری صورت می گیرد. سازه دکل ساخته شده توسط شرکت ماشین سازی اراک که در حال حاضر به نام دکل حفاری فتح ٨٦ در خدمت شرکت ملی حفاری ایران قرار دارد در سال ٨٥ ساخته شد. وزن کل سازه ٢١٠ تن و مساحت سکوی دکل آن ١٠٠ متر مربع است. سازه دکل از نوع پیرامید و ا رتفاع آن ٥٤ متر است . این مکانیزم تحمل نیروی تا یک میلیون پوند را داراست و می توان با آن تا عمق شش هزار متری را حفاری کرد.

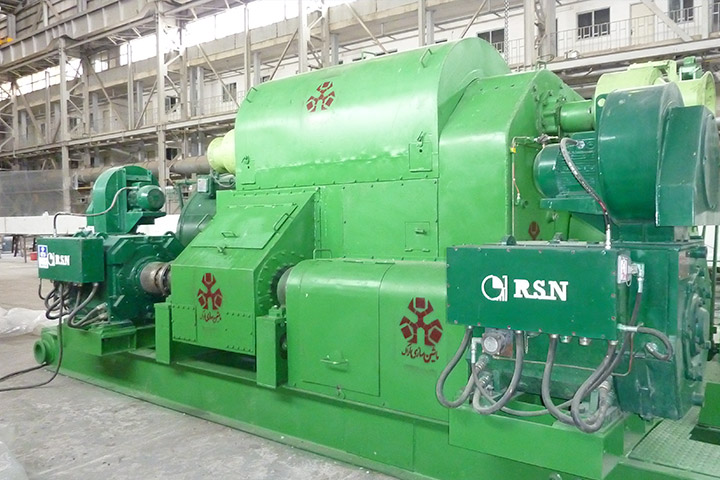

دستگاه دراورکس

شرکت ماشین سازی اراک برای اولین در کشور طراحی و ساخت Draw works یا محرک اصلی دکل حفاری با توان ٢٠٠٠ اسب بخار را انجام داده است . این مجموعه ٥٠ تنی که دارای ٢ موتور کشنده DC می باشد برای برپا کردن دکل ، خواباندن دکل وبالا و پایین بردن لوله های حفاری و جداری استفاده می شود.
مشخصات فنی دستگاه به شرح ذیل است:
توان دستگاه : ۲۰۰۰ اسب بخار
وزن : ۵۰ تن
سیستم ترمزها : مغناطیسی + مکانیکی
سیال سیستم خنک کننده : آب
نوع کلاچ ها : هوایی

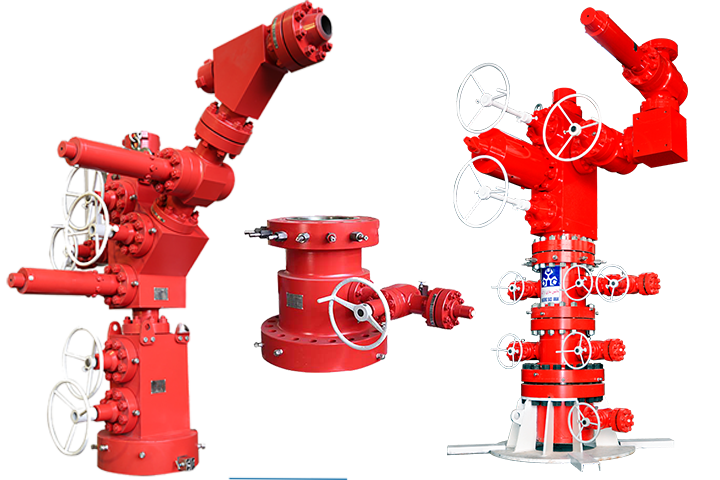

X-MAS TREE & Tubing Head Spool
4 1/16"- 5K-M/C:FF
MATERIAL IN ACCORDANCE WITH API 6A
AND NACE MR 0175 TEMPERATURE CLASS: U
MATERIAL CLASS: FF , PSL2 , PR2

تجهیزات کارخانه ای، معدن و فولاد

شیرهای توپکی (Ball Valve)

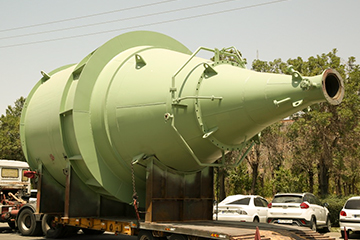

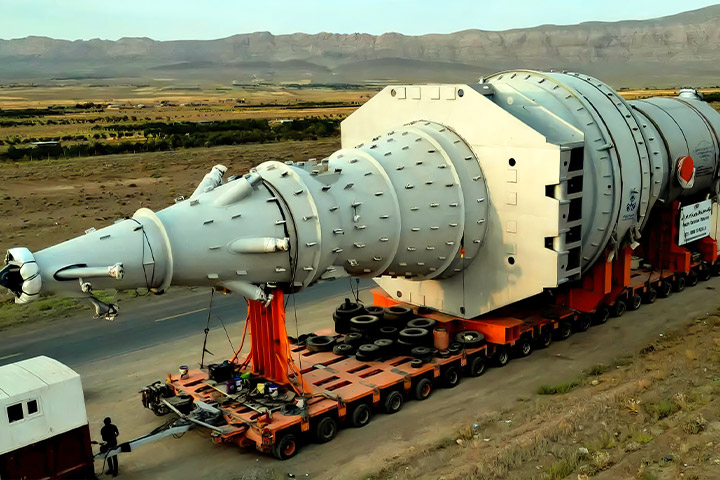

مهم ترین تجیهز ساخته شده در حوز صنایع فولادی ساخت راکتور احیای آهن اسفنجی برای کارخانه فولاد بوتیای ایرانیان واقع در چترود کرمان می باشد. این تجهیز متعلق به تکنولوژی HYL3 است که برای اولین بار در کشور مورد بهره برداری قرار گرفته است. وزن عملیاتی راکتور حدود 2900 تن می باشد که به صورت عمودی در ارتفاع ۴۵ متری زمین بر روی برج احیا واقع بر روی استراکچر فلزی نصب شده است.این راکتور که برای اولین بار در کشور و چهارمین بار در دنیا توسط صنعتگران ماشین سازی اراک ساخته شده است.

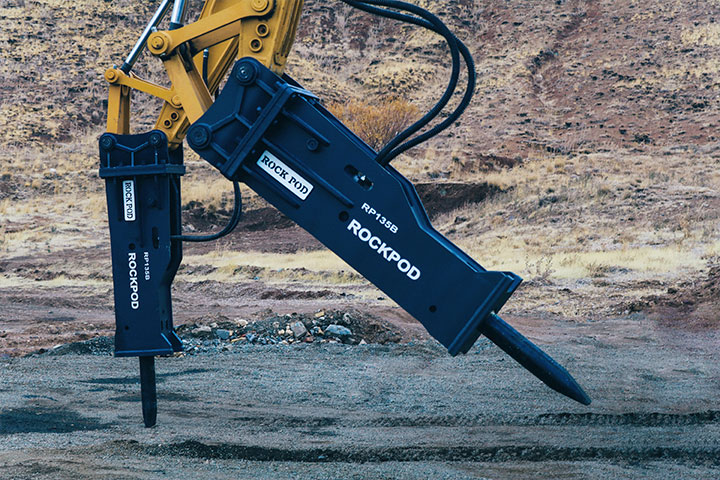

چکش هیدرولیکی

اولین چکش هیدرولیک ساخت ایران (100% مواد اولیه و ساخت داخل)
شامل بیش از 101 قطعه فولادی و پلیمری، محصول دانش فنی و مهندسی متخصصین ایرانی
مشخصات فنی RP135B
وزن عملیاتی: 1530 kg
وزن بیل مکانیکی متناسب: 20-20 ton
قطر قلم: 135 mm
جریان روغن مورد نیاز: 100-150 L/min
فشار عملیاتی: 160-180 bar
تعداد ضربه: 400-600 bpm
انرژی ضربه ای: 3500 j

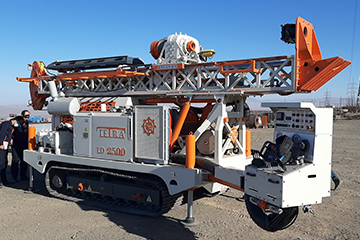

طراحی، ساخت، مونتاژ دستگاه حفار چاه

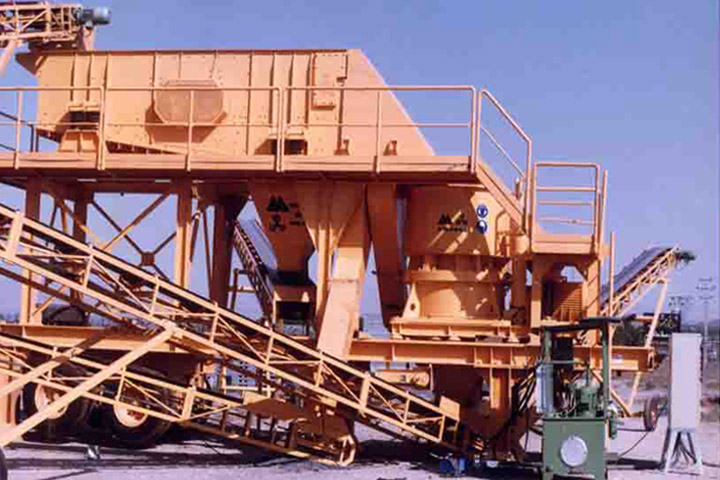

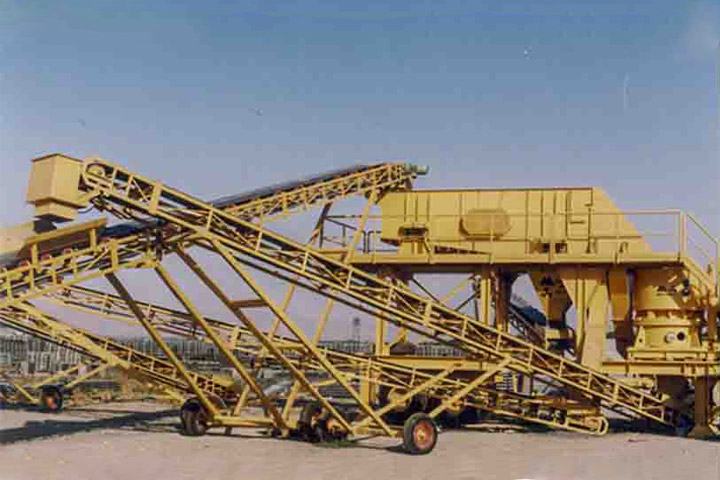

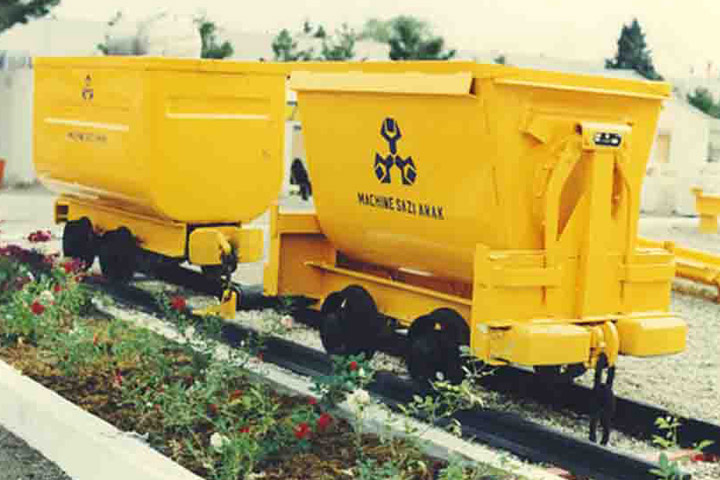

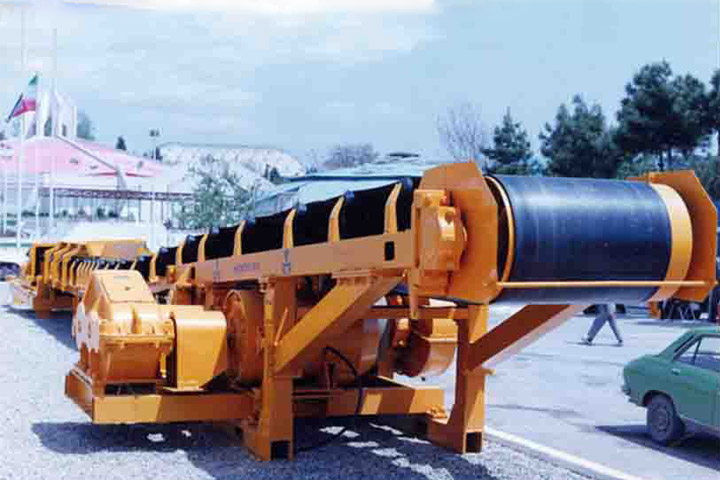

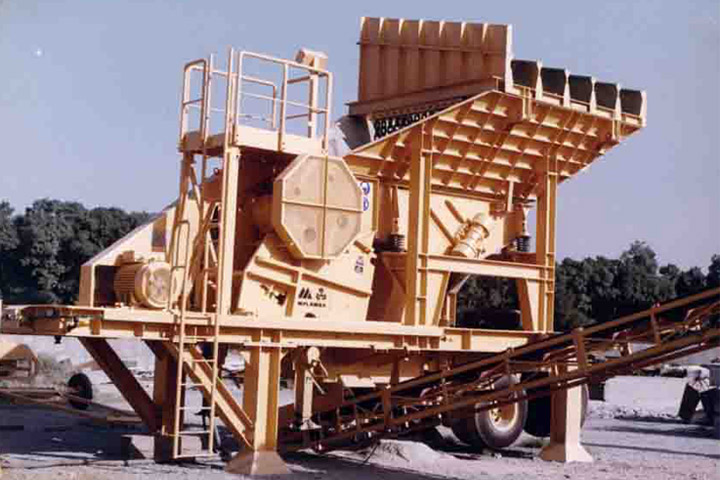

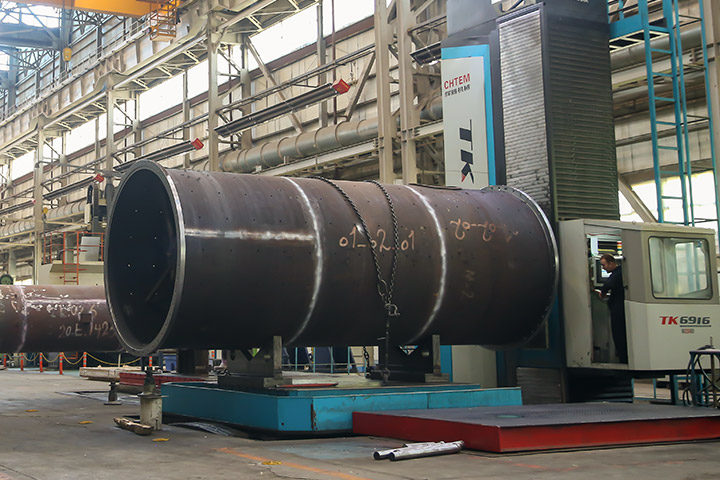

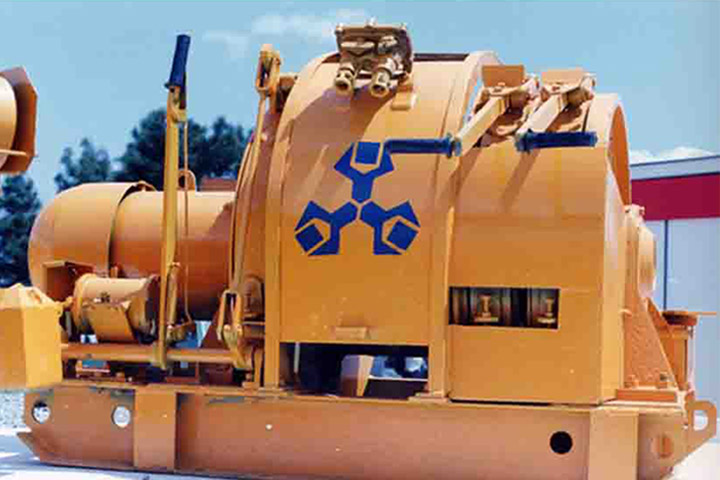

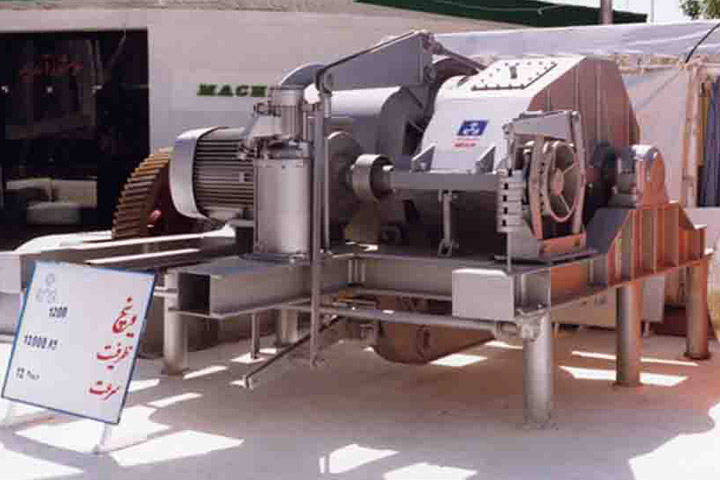

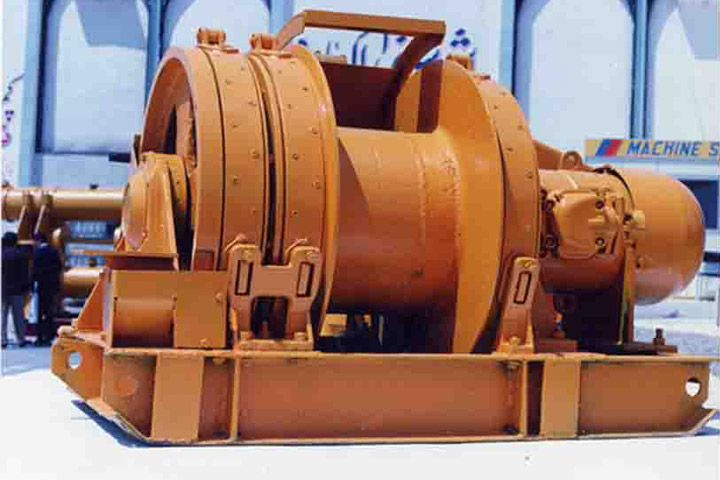

واگنت معدن، کامیون‌های معدن، جک های اصطکاکی، جک‌های گوه‌ای، وینچ ها (کشنده‌ها)، بالابرنده های جامی، نوار نقاله (کانویر)، نقاله زنجیری، سنگ‌شکن‌ها، بال میل، درب معادن، دکل‌ها معدن، جعبه های کاهنده، سرندها (ویبراتورها)، هل دهنده ها، کلمشل ها، دراگی لاین‌ها، فیدر ها، جرثقیل‌های بوم خشک شنی دار

عمده تجهیزات معدن ساخت ماشین سازی اراک
